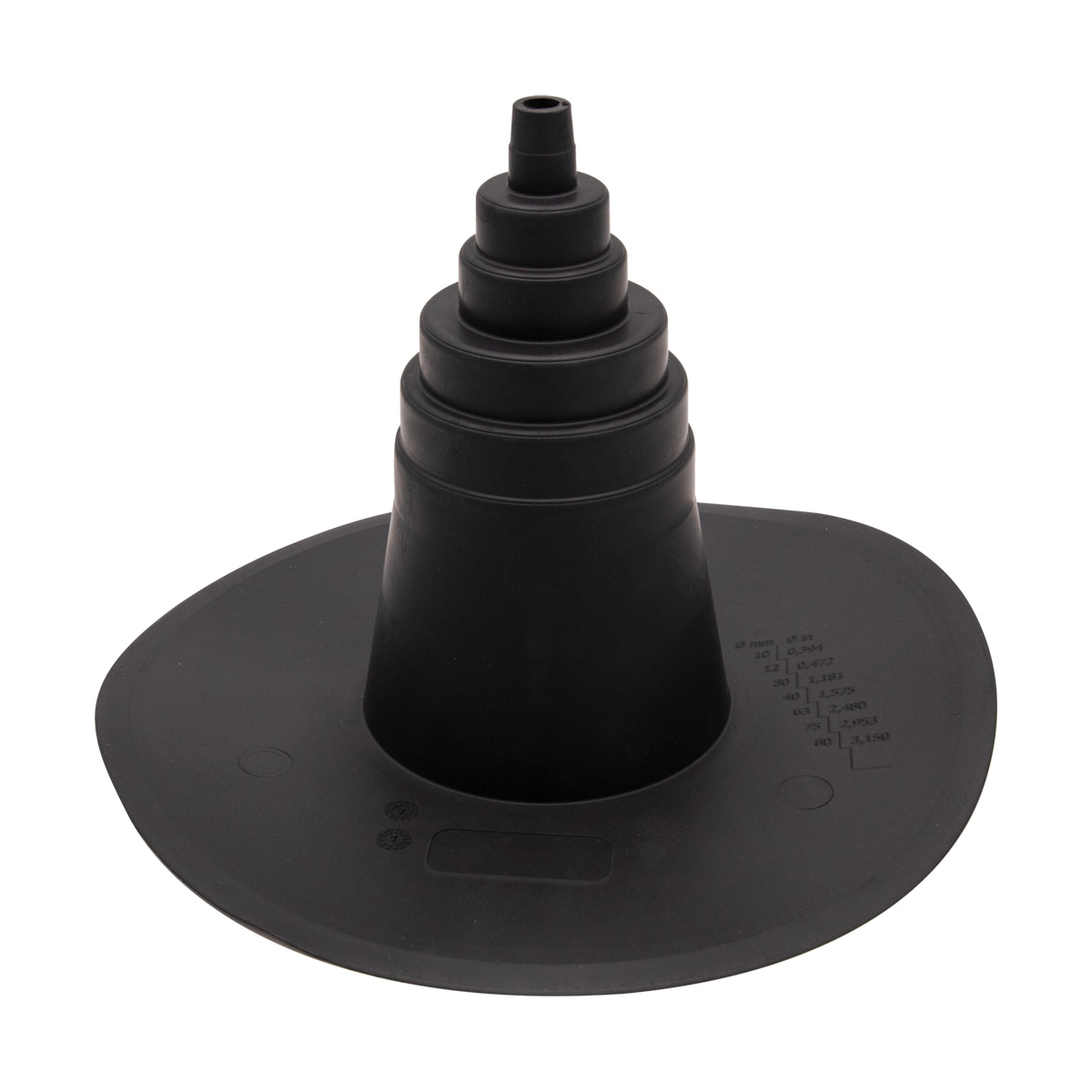

Collarino Multiplex in EPDM

flangia liscia

liscia
Flangia liscia
incollaggio
Incollaggio

I COLLARINI MULTIPLEX hanno la funzione di raccordare i manti sintetici con eventuali tubi passanti. Sono dotati di un’ampia flangia liscia per un ottimale unione con i manti sintetici e di un'ampia flangia forata per una maggiore adesione con le guaine bituminose.
La particolare forma piramidale dei nuovi Multiplex consente di coprire diametri da 10 a 80 mm per il CM10 e da 90 a 200 mm per il CM90, con solo 2 referenze.

Hanno un’ottima resistenza alle degradazioni causate dal sole, dall’ozono e dagli altri agenti atmosferici o chimici normalmente presenti. L’elasticità della materia prima con cui sono prodotti consente di ottenere un’ottima flessibilità anche alle basse temperature, permettendo di mantenere invariate le caratteristiche meccaniche e fisiche per lungo tempo.

I collarini Multiplex in EPDM a flangia liscia sono perfettamente compatibili con teli sintetici prefabbricati in EPDM. Si consiglia un’accurata pulizia del collarino e del manto sintetico in prossimità della zona di unione al collarino.

Collarino Multiplex in EPDM
Collarino Multiplex in EPDM
ESEMPIO DI POSA DI COLLARINO MULTIPLEX IN TPE CON MANTI BITUMINOSI
(L'immagine è solo a scopo illustrativo)
immagine tecnica
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
312 104 80/90 75/109 63/128 40/147 30/164 12/178 10/190
432 224 200/74 160/93 140/112 125/131 110/150 100/169 90/190
